RS25S BB импульсный источник питания, 220В - 13,8(3-15)В
RS25S BB представляет собой мощный импульсный источник питания с режимом регулировки уровня выходного напряжения и возможностью заряда внешней аккумуляторной батареи для резервирования питания по вторичным цепям. Источник питания имеет
небольшой вес, компактный размер и рассчитан на подключение нагрузки с постоянным
током до 25 Ампер.
Источник питания обеспечивает постоянное напряжение 13,8 Вольт, а также регулируемое напряжение в интервале от 5 до 15 Вольт и идеально подходит для электропитания
различного радиооборудования или музыкальных центров.
Источник питания RS25S BB обеспечивает собственную защиту от перегрузки, перегрева
и превышения питающего напряжения.

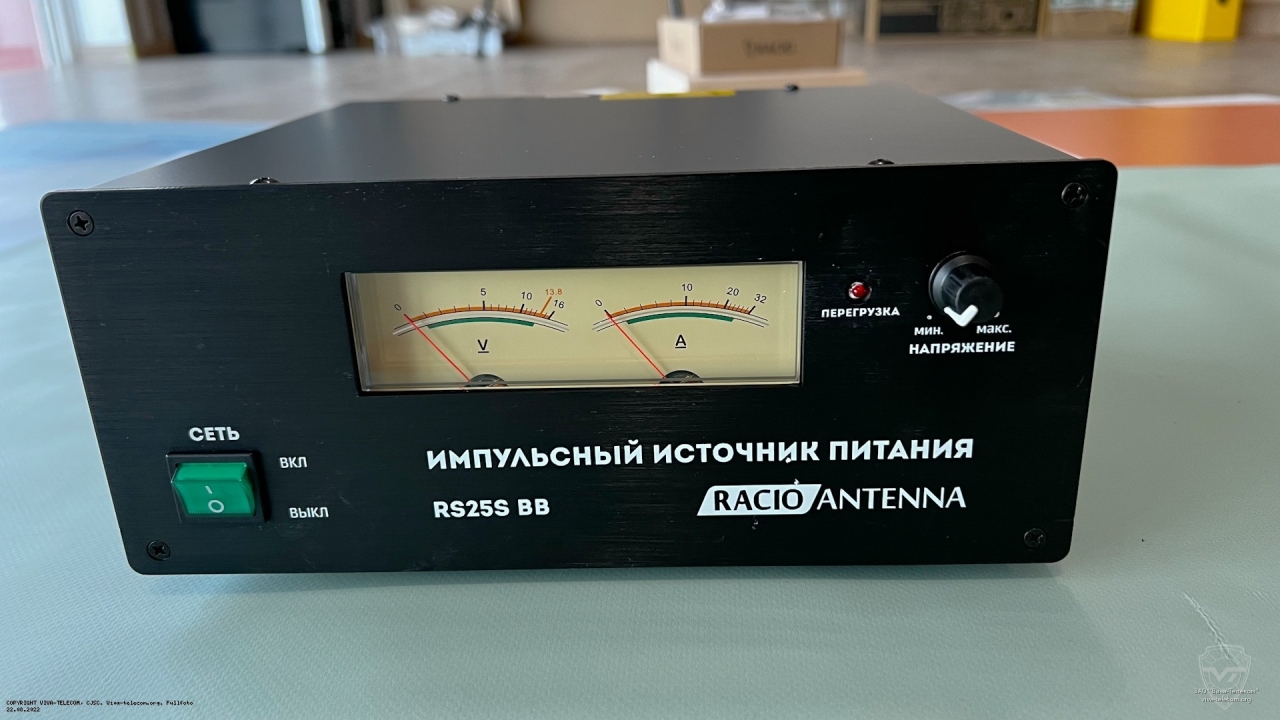

Назначение органов управления на лицевой панели:
1 – Клавиша выключателя питания. Нажмите для включения или выключения питания
2 – Двойной стрелочный прибор для измерения уровней выходного напряжения и тока в
нагрузке.
3 – Светодиодный индикатор перегрузки.
4 – Регулятор уровня выходного напряжения.
5 – Предохранитель.
6 – Разъём для подключения сетевого шнура питания 220 вольт 50 Гц.
7 – Клеммы для подключения и заряда внешней аккумуляторной батареи. (красная-«плю- совая», чёрная – «минусовая»).
8 – Клемма заземления.
9 – Клеммы для подключения оборудования (нагрузки), рассчитанного на ток до 25 Ампер.
Красная клемма-«плюсовая», чёрная клемма – «минусовая».
10 – Охлаждающий вентилятор.
Основные технические характеристики:
1. Напряжение питания сети: 220 вольт 50 Гц.
2. Выходное напряжение: 13,8 Вольт постоянного тока (или регулируемое напряжение в
интервале от 5 до 15 Вольт).
3. Максимальный ток в нагрузке: 25 Ампер (постоянный режим), 27 Ампер (кратковременный режим).
4. Максимальная ёмкость внешней аккумуляторной батареи, не более: 50 А·ч.
5. Защита от перегрузки, перегрева и превышения питающего напряжения.
6. Погрешность регулировки уровня выходного напряжения, не более: 2%.
7. Напряжение паразитных пульсаций, не более: 150 мВ (пик.).
8. Применяемый предохранитель: 4 А.
9. Габаритные размеры (ШхВхГ), мм: 250х127х220.
10. Собственный вес: 3,1 кг.
Предостережение 1.1 Для подключения силового кабеля к источнику питания используйте современную штепсель- ную вилку с заземляющим контактом, даже, если корпус источника питания заземлён по «ми- нусовой» шине.
1.2 Перед подключением источника питания к электрической розетке, его необходимо выключить.
1.3 Используйте источник питания только в сухом, хорошо проветриваемом помещении.
1.4 Во избежание ожога, не прикасайтесь к корпусу источника питания во время его работы, так
как он может быть горячим.
1.5 Конструкция источника питания предусматривает защиту его выходных цепей по короткому
замыканию. Если со стороны подключенного к источнику питания оборудования происходит
короткое замыкание, немедленно отключите источник питания, устраните причину короткого
замыкания в нагрузке и повторно включите его.
1.6 Никогда не используйте этот источник питания для заряда автомобильных аккумуляторов
или иных устройств с большим уровнем пускового тока. В качестве внешней батареи применяйте только те аккумуляторы, тип которых аналогичен аккумуляторам, устанавливаемых в источники бесперебойного питания.
1.7 Перед заменой сгоревшего предохранителя обязательно отключите сетевой шнур источника
питания от электрической розетки. Всегда используйте только тот предохранитель, номинальный ток которого указан в настоящем руководстве.
1.8 Для предотвращения поражения электрическим током и снижения уровня пульсации выходного напряжения, корпус источника питания обязательно должен быть заземлён.
1.9 В случае возникновения проблем не пытайтесь самостоятельно вскрыть корпус источника
питания. Высокое напряжение опасно для жизни! Для ремонта источника питания обращайтесь
в специализированные сервисные центры. Самостоятельный ремонт или изменение конструкции источника питания приводит к нарушению условий гарантийных обязательств.
Правила применения (эксплуатации)
2.1 Правила монтажа
Оборудование не требует монтажа и использования специального инструмента и инвентаря.
2.2 Правила хранения источников питания
Источники питания должны храниться в сухих, чистых, хорошо проветриваемых и отапливаемых помещениях без посторонних запахов при температуре от +10 до +30oС и относительной
влажности воздуха 70% ±10%. Не допускаются резкие колебания относительной влажности воз- духа в помещении.
Не оставляйте источник питания под длительным воздействием солнечного излучения, а также
- в местах с температурой ниже -30°C или – выше +60°C.
При несоблюдении правил хранения ухудшаются условия работы электрооборудования, сокра- щается срок его службы, возникают повреждения и аварии.
2.3 Правила перевозки источников питания
При транспортировке изделий должны выполняться общие требования, исключающие механи- ческие повреждения элементов источника питания.
Перевозка источника питания в упаковке допускается любым видом транспорта; при этом
должны быть приняты меры, исключающие возможность физического разрушения устройства
и комплектующих.
2.4 Правила реализации товара
Настоящий источник питания не сертифицирован для непрофессионального использования
населением в условиях, не контролируемых с точки зрения вредных излучений; предназначен исключительно для профессионального применения лицами, обученным контролировать воздействие радиочастотных излучений на их организм.
2.5 Правила утилизации товара
Утилизацию источников питания, комплектующих и компонентов необходимо проводить в соответствии с методикой, утвержденной Государственным комитетом РФ по телекоммуникациям.
Утилизация аппаратуры производится только после разборки оборудования на элементы и их
сортировки. Отвозить на полигоны промышленные электронные аппараты в собранном виде
категорически запрещено.
Утилизация оборудования и аппаратуры, в состав которой входят элементы из драгоценных и
тяжелых металлов, осуществляется по особым правилам.
Списание и утилизация должны быть отражены в бухгалтерской отчетности предприятия. За
несоблюдение этого правила полагаются штрафы с соответствии с законодательством РФ.
