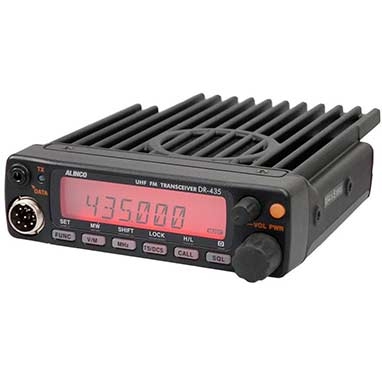

DR-435T RX: 350-511,995 МГц, TX: 403-490 МГц, 45 Вт, 100 каналов
Новый метод проектирования схем RoHS
• Диапазон частот: RX 350-511,995МГц; TX 400-489.995МГц approx.*
• Выходная мощность: 35 / 20 / 5 Вт
• 100 каналов памяти с алфавитно-цифровыми метками
• Большой 7-ми сегментный индикатор
• Два режима подсветки индикатора
• Wide/Narrow режимы 16K0F3E FM, 8K50F3E NFM
• CTCSS / DCS энкодер+декодер, DTMF энкодер
• Tone-burst - все стандарты селективных вызовов
• Чистый аудио звук
• Функция “ТРЕВОГА”
• Клонирование настроек
• EMS-57 DTMF тангента позволяет вводить частоты в режиме VFO и дистанционно
управлять радиостанцией.
Комплектность DR-435T:
1. Приёмопередатчик,
2. Тангента EMS-57 DTMF,
3. Скоба крепления ADFM78,
4. Кабель питания ADUA38,
5. Инструкция DR-435,
6. Упаковка.
Общие характеристики
| Диапазон частот (TMkIII): | TX 430 - 449.995МГц* RX 350 - 511.995МГц |
| Диапазон частот (EMkIII/FXE): | TX 420 - 469.995МГц* RX 350 - 511.995МГц |
| Модуляция | 16K0F3E (FM) / 8K50F3E (Narrow-FM). Optional F1D/F2D/F3D |
| Шаг сетки частот | 5, 8.33, 10, 12.5, 15, 20, 25, 30, 50 кГц |
| Количество каналов | 100 каналов + 1 вызывной канал |
| Сопротивление антенны | 50Ом несимметричный |
| Стабильность частоты | ± 2.5ppm |
| Напряжение питания | 13.8В постоянный ток ± 15%, земля: минус |
| Ток потребления | Передача: приблизительно 12.0A max. Приём: приблизительно 600мА max., 400мА SQL |
| Диапазон рабочих температур | -10...+60° С |
| Габаритные размеры | 142 x 40 x 174мм |
| Вес | около 1000г |
Передатчик
| Выходная мощность | 35Вт High 20Вт Middle 5Вт approx. Low |
| Модуляция | Variable reactance |
| Внеполосные излучения | -60dB или менее |
| Максимальная частота девиации | ± 5кГц / ± 2.5кГц (режим Narrow) |
Приёмник
| Схема | Супергетеродин с двойным преобразованием |
| Чувствительность | -12.0dBu (0.25мкв) или менее( 12dB SINAD) |
| Промежуточные частоты | 1. 30.85 МГц, 2. 455 кГц |
| Чувствительность шумоподавителя | -16.0dBu (0.1мкв) |
| Избирательность(-6dB) | 12кГц / 6кГц или более (в режиме Narrow) |
| Избирательность(-60dB) | 28кГц или менее / 16кГц или менее (в режиме Narrow) |
| Мощность звукового выхода | 2.0Вт (8 Ом, при 10% искажений) |
